五、外压圆筒与封头的设计

文章大纲

1. 1. 第一节、外压圆筒的临界压力
   1. 1.1. 1．压杆稳定问题
   2. 1.2. 2．外压容器的失稳现象
   3. 1.3. 3.容器失稳的分类
   4. 1.4. 4．临界压力P_{cr}
   5. 1.5. 5．外压圆筒的分类
2. 2. 第二节、外压圆筒的工程设计
3. 3. 第三节、外压球壳与凸形封头的工程设计
4. 4. 第四节、外压圆筒加强圈的设计

第一节、外压圆筒的临界压力

1．压杆稳定问题

2．外压容器的失稳现象

3.容器失稳的分类

1. 按受力方向分为：侧向失稳 与 轴向失稳
2. 按压应力作用范围分为：整体失稳 与 局部失稳

4．临界压力P_{cr}

导致圆筒失稳的外界压力称为临界压力 P _ { c r }

此时相对应的压应力称为临界压应力，用 \sigma _ { cr} 表示。

影响因素：筒体几何尺寸、筒体材料性能、筒体椭圆度和材料不均匀性

5．外压圆筒的分类

临界长度：L_{cr}=1.17D_o\sqrt{\dfrac{D_o}{\delta _ e }}

长圆筒 (L>L_{cr})：P _ { c r } = 2 . 2 E ^ { t } ( \dfrac { \delta _ { e } } { D _ { 0 } } ) ^ { 3 }

短圆筒 (L'_{cr}<L<L_{cr})： P _ { c r } = 2 . 5 9 E ^ { t } \dfrac { ( \frac { \delta _ { e } } { D _ { 0 } } ) ^ { 2 . 5 } } { ( \frac { L } { D _ { 0 } } ) } 其中，L为计算长度

第二节、外压圆筒的工程设计

\left[ P \right] = \dfrac { P _ { c r } } { m }

• m:稳定安全系数，对于圆筒， m = 3 。

B = \dfrac { 2 } { m } E ^ { t } \varepsilon

承压能力 P _ { S } = 2 R _ { e L } \dfrac { \delta _ { e } } { D _ { 0 } }

\left[ P \right] = B \dfrac { \delta _ { e } } { D _ { 0 } }

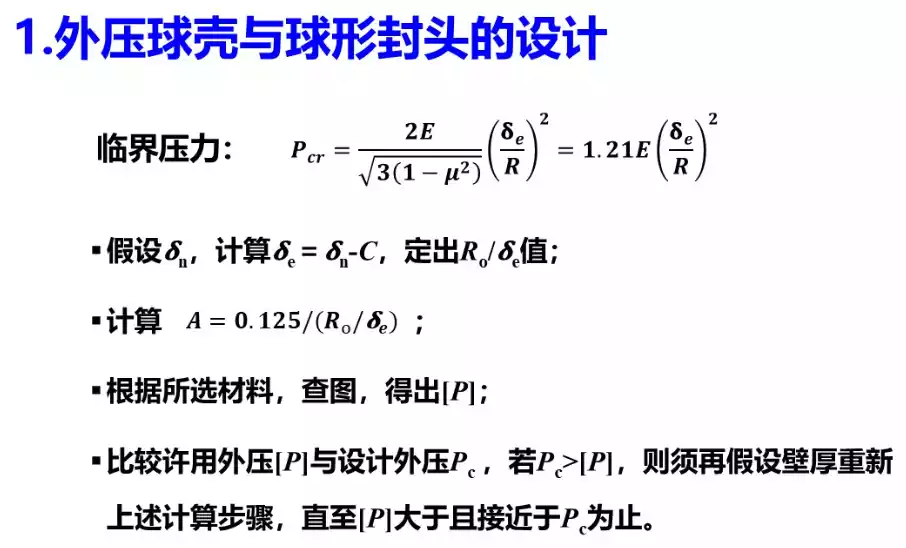

第三节、外压球壳与凸形封头的工程设计

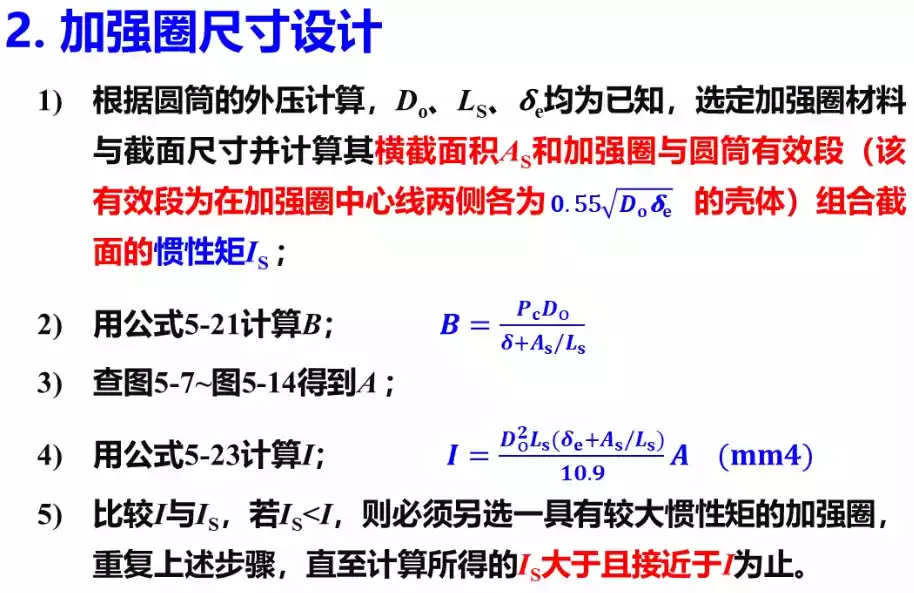

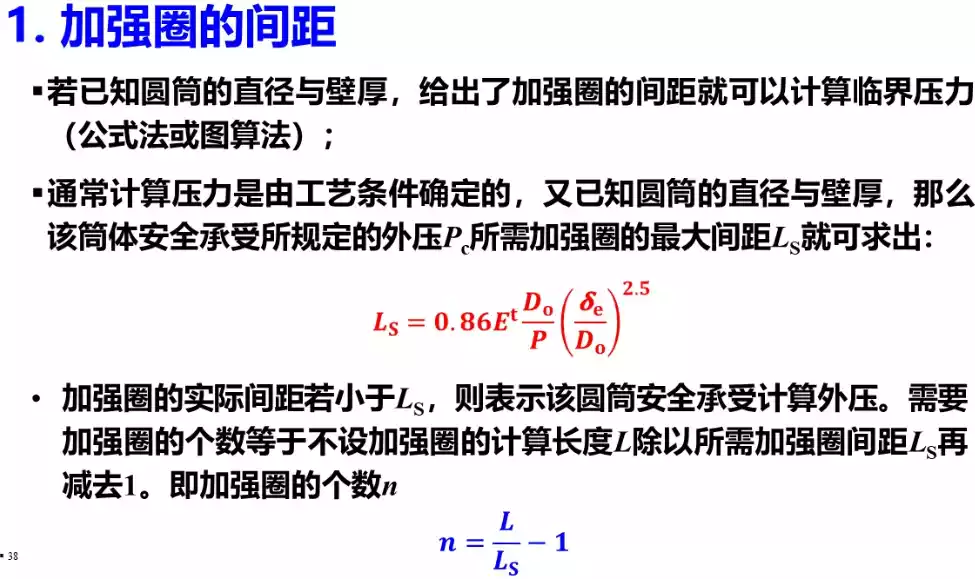

第四节、外压圆筒加强圈的设计
