一些简单总结

实验	波程差 \delta	字母释义	半波损失
杨氏双缝干涉实验	d \cdot \dfrac{x}{D}	d: 两光源距离 D: 狭缝平面与屏幕距离
等倾干涉	2 e \sqrt{n_{2}^{2}-n_{1}^{2} \cdot \sin ^{2} i} +\dfrac{\lambda}{2}	e: 厚度 n_2: 薄膜折射率 n_1: 介质折射率	(条件)
增透/反膜的 反射光波程差	2 n_{2} d	n_2: 薄膜折射率	(条件)
劈尖干涉	2 n e+\dfrac{\lambda}{2}	(近似垂直入射) n: 夹层介质折射率	(条件)
牛顿环*	2 e+\frac{\lambda}{2}	e: 空气薄层厚度
单缝夫琅和费衍射	a \sin \theta	a: 缝宽 \theta: 衍射角
光栅方程	d\sin \theta=(a+b) \sin \theta	d=a+b: 光栅常量 \theta: 衍射角

光波及其相干条件

光波的描述方法 (P284)

• 在波动光学中，主要讨论的是相对光强，因此在同一介质中直接把光强定义为：\bar{I}=E_{0}^{2}

光的叠加性 相干条件 (P285)

非相干叠加：独立光源的两束光或同一光源的不同部位所发出的光的位相差“瞬息万变”。

条件： （1）频率相同 （2）振动方向相同 （3）具有固定的位相差

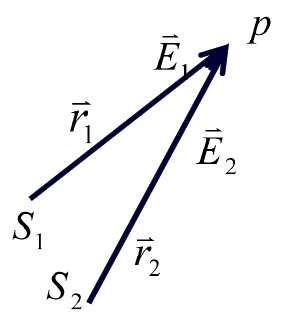

两频率相同，光矢量方向相同的光源在P点相遇

E_{1}\left(\vec{r}_{1}, t\right)=E_{10} \cos \left(\omega t-k r_{1}+\varphi_{1}\right)

E_{2}\left(\vec{r}_{2}, t\right)=E_{20} \cos \left(\omega t-k r_{2}+\varphi_{2}\right)

E=\sqrt{E_{10}^{2}+E_{20}^{2}+2 E_{10} E_{20} \cos \Delta \varphi}

\Delta \varphi=\varphi_{2}-\varphi_{1}-\dfrac{2 \pi}{\lambda}\left(r_{2}-r_{1}\right)

2 \sqrt{I_{1} I_{2}} \cos \Delta \varphi \rightarrow 干涉项

I=I_{1}+I_{2}+2 \sqrt{I_{1} I_{2}} \cos \Delta \varphi

相长干涉：\Delta \varphi=\pm 2 k \pi \quad I=4 I_{1} \quad

相消干涉：\Delta \varphi=\pm(2 k+1) \pi \quad I=0

获得相干光波一般方法

1 分波前的方法 杨氏干涉 2 分振幅的方法 等倾干涉、等厚干涉

光程和光程差

• 在介质中传播的波长，折算成真空中波长的关系：\lambda_{n}=\frac{\lambda}{n}

• 光程这个概念可将光在介质中走过的路程，折射为光在真空中的路程

• 均匀介质中，光程L=n r=\dfrac{c}{u} r=c t

• 光程差\delta=\left(n_{2} r_{2}-n_{1} r_{1}\right)

• \Delta \varphi=\Delta \varphi_{0}-\frac{2 \pi}{\lambda} \delta

• 两相干光源同位相， \Delta \varphi=-\frac{2 \pi}{\lambda} \delta

• 两相干光源同位相，干涉条件

  \begin{array}{lll}\delta=\pm k \lambda & k=0,1,2 \cdots & \text { 加强 (明) } \\ \delta=\pm(2 k+1) \frac{\lambda}{2} & k=0,1,2 \cdots & \text { 减弱 (暗) }\end{array}

使用透镜不会引起各相干光之间的附加光程差。

分波阵面干涉

杨氏双缝干涉实验

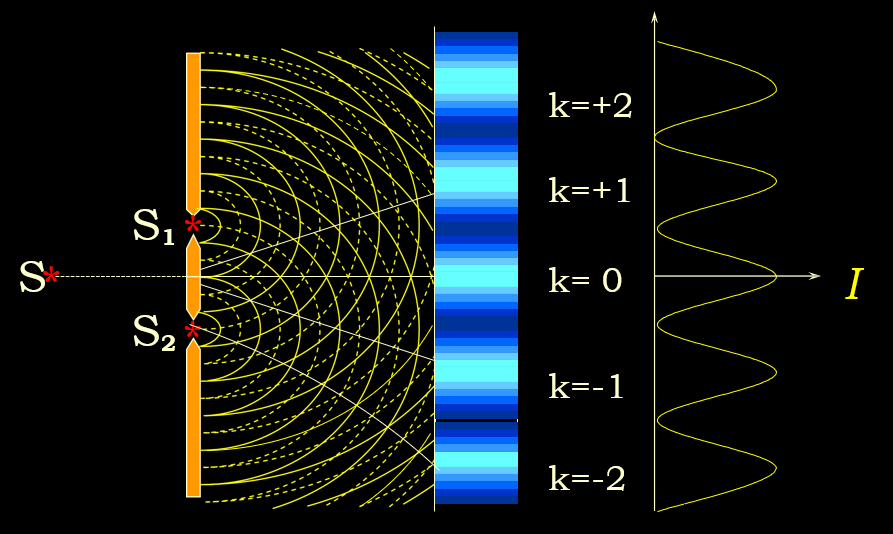

杨氏双缝干涉实验装置

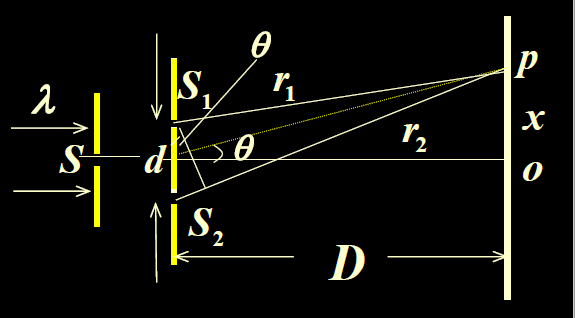

杨氏双缝干涉实验

\begin{aligned} \delta &=r_{2}-r_{1} \approx d \sin \theta \approx d \operatorname{tg} \theta=d \cdot \frac{x}{D} \end{aligned}

干涉加强，明纹位置： \delta=\pm k \lambda x_{\pm k}=\pm k \frac{D}{d} \lambda, k=0,1,2 \cdots

干涉减弱，暗纹位置： \delta=\pm(2 k+1) \frac{\lambda}{2} x_{\pm(2 k+1)}=\pm(2 k+1) \frac{D}{2 d} \lambda

• 两相邻明（或暗）条纹间的距离称为条纹间距。 条纹间距\Delta x=x_{k+1}-x_{k}=\frac{D}{d} \lambda (与k无关)
• 复色光：内→外：紫→红
• 光源上下移动，条纹反向移动。

菲涅耳双面镜实验(P289)

明条纹中心：x=k \lambda \frac{D}{d}

暗条纹中心：x=\frac{2 k+1}{2} \lambda \frac{D}{d}

（k=0, \pm 1, \pm 2 \cdots）

劳埃德镜实验

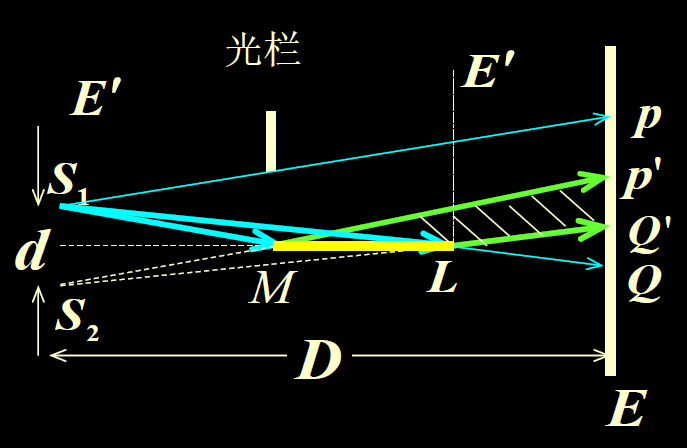

劳埃德镜实验

当屏幕 E 移至E'处，从 S1和 S2 到 L点的光程差为零，但是观察到暗条纹，验证了反射时有半波损失存在。

分振幅干涉

等倾干涉

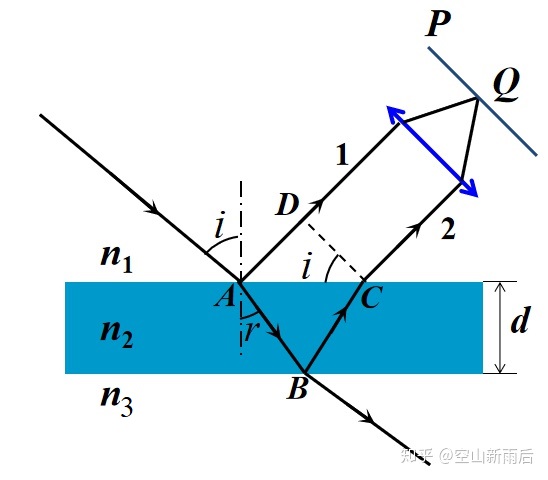

等倾干涉

\delta=n_{2}(A B+B C)-n_{1} AD +\dfrac{\lambda}{2}(半波损失)

\delta=2 e \sqrt{n_{2}^{2}-n_{1}^{2} \cdot \sin ^{2} i}+\dfrac{\lambda}{2}(半波损失)

\delta=\left\{\begin{array}{cll}k \lambda & k=1,2, \cdots & \text { 加强,明纹 } \\ (2 k+1) \lambda / 2 & k=0,1,2, \cdots & \text { 减弱,暗纹 }\end{array}\right.

有半波损失（外程差）： n_{1} < n_{2} > n_{3} 或 n_{1} > n_{2} < n_{3} 无半波损失（外程差）： n_{1} > n_{2} > n_{3} 或 n_{1} < n_{2} < n_{3}

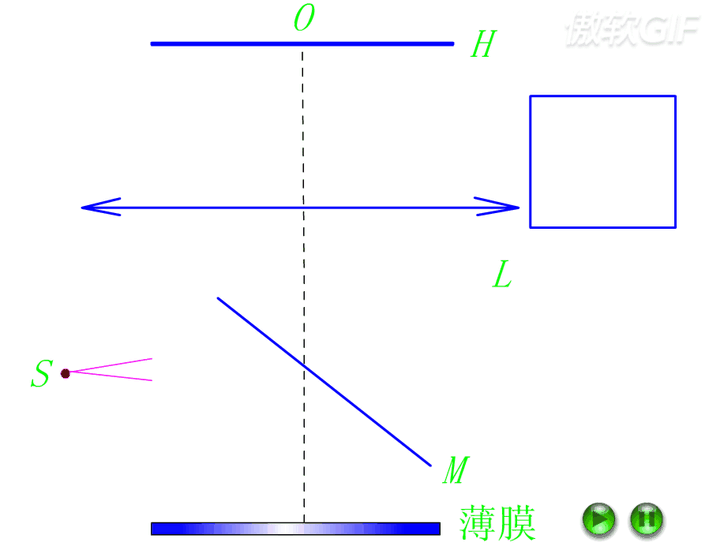

等倾干涉环

• e一定，同一级条纹具有相同的倾角，称这种干涉为等倾干涉
• i一定，则对应不同的厚度有不同的干涉，这种干涉叫等厚干涉。

• 入射角i越小，光程差越大，条纹越在中心，干涉级越大。
• 当膜厚减小时：盯住某条明纹，\delta不变，e减小，i减小，条纹向里收缩，中心处明暗交替。

增透膜和增反膜

增透膜，反射光相干相消的条件是：2 n_{2} d=(2 k+1) \lambda / 2

等厚干涉

劈尖干涉

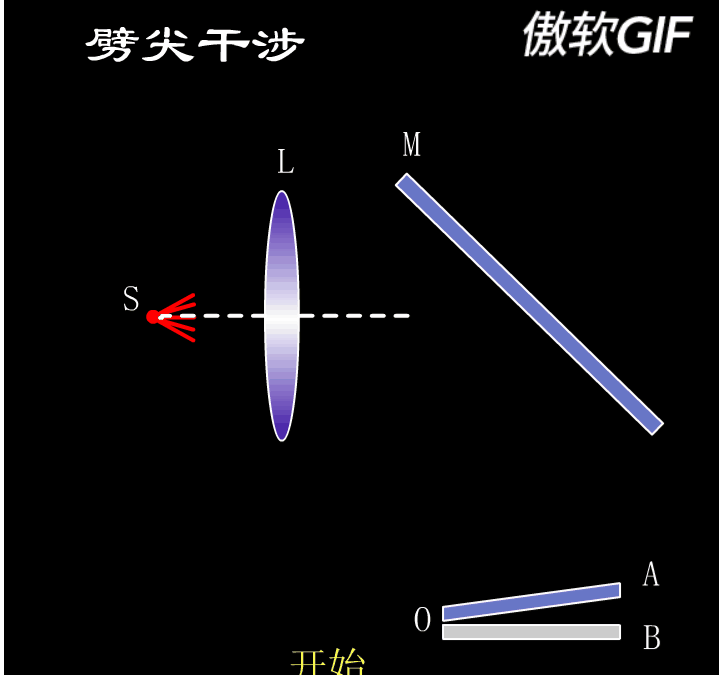

劈尖干涉

实心劈尖

\delta=2 n_{2} e+\frac{\lambda}{2}(半波损失)=\left\{\begin{array}{lll}k \lambda & k=1,2,3 \cdots & \text { 明条纹 } \\ (2 k+1) \lambda / 2 & k=0,1,2 \cdots & \text { 暗条纹 }\end{array}\right.

劈棱处为明纹还暗纹, 应视 n 、 n_{1} 、 n_{2} 的值而定，若n_{1} < n < n_{2} 或 n_{1} > n > n_{2} , 膜上、下表面的两反射光或均有半波损失，两半波损失相抵或均无半波损失, 劈棱处 e=0, 光程差 \delta = 0, 为明条纹, 否则 e = 0 处 \delta = \lambda / 2, 为暗条纹。

空气劈尖有半波损失！

空气劈尖的半波损失问题

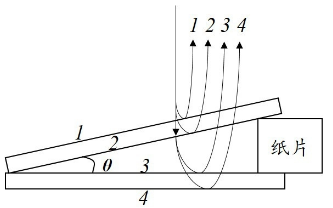

空气劈尖

反射光2和3会发生干涉，因为只有2、3界面之间的薄膜足够“薄”。

更详细的解释，参见知乎文章

\left\{\begin{array}{l}l \sin \theta=e_{k+1}-e_{k} \\ e_{k+1}-e_{k}=\frac{\lambda}{2 n_{2}}\end{array}\right.\Rightarrow l=\dfrac{\lambda}{2 n_{2} \sin \theta}

• 薄膜厚度增加时，条纹下移；薄膜的\theta增加时，条纹下移

牛顿环

牛顿环

\delta=2 e+\frac{\lambda}{2}=\left\{\begin{array}{ccc}k \lambda & k=1,2,3 \cdots & \text { 明条纹 } \\ (2 k+1) \lambda / 2 & k=0,1,2 \cdots & \text { 暗条纹 }\end{array}\right.

\left\{\begin{array}{l}r^{2}=R^{2}-(R-e)^{2}=2 R e-e^{2} \\ R>>e\end{array}\right. \quad\Rightarrow e=\dfrac{r^{2}}{2 R}

\left\{\begin{array}{lll}r_{K}=\sqrt{\dfrac{(2 k-1) R \lambda}{2}} & k=1,2,3 \cdots & \text { 明条纹 } \\ r^{\prime}=\sqrt{k R \lambda} & k=0,1,2 \cdots & \text { 暗条纹 }\end{array}\right.

条纹内疏外密：r_{k+1}-r_{k}=(\sqrt{(k+1)}-\sqrt{k}) \sqrt{R \lambda}=\frac{\sqrt{R \lambda}}{\sqrt{(k+1)}+\sqrt{k}}

迈克耳逊干涉仪

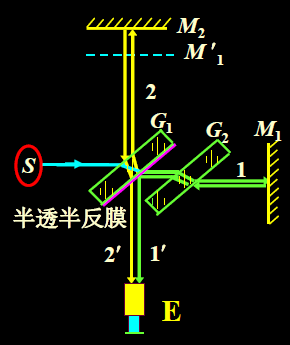

迈克耳逊干涉仪实验装置

G1 -半涂银镜 G2 - 补偿透镜 M1、M2 - 反射镜 E - 眼及望远镜

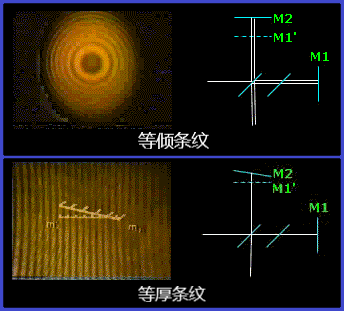

迈克耳逊干涉仪实验结果

光束2'和1'发生干涉：

\begin{array}{ll}\text { 若 } M^{\prime}{ }_{1} 、 M_{2} \text { 平行 } & \Rightarrow \text { 等倾条纹 } \\ \text { 若 } M^{\prime}{ }_{1} 、 M_{2} \text { 有小夹角 } & \Rightarrow \text { 等厚条纹 }\end{array}

当 \mathrm{M}_{1} 每平移 \dfrac{\lambda}{2} 的距离时,视场中就有一条明纹移过. 所以数出视场中移过的明纹条数 N, 就可算出 \mathrm{M}_{1} 平移的距离d=N \dfrac{\lambda}{2}

光的衍射

单缝夫琅和费衍射

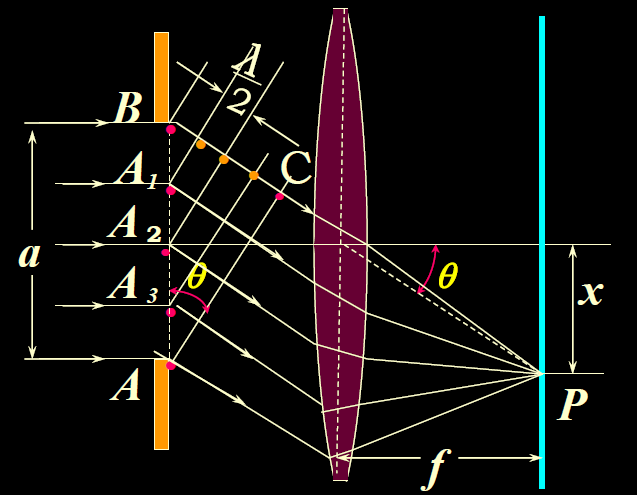

单缝夫琅和费衍射

\delta=a \sin \theta= \begin{cases}0 & \text {中央明纹} \\ \pm(2 k+1) \frac{\lambda}{2} & k=1,2,3 \ldots \text {明纹} \\ \pm 2 k \frac{\lambda}{2}=k \lambda & k=1,2,3 \ldots \text {暗纹} \\ \text {非以上值: } & \text {介于明纹与暗纹之间}\end{cases}

\theta_0 \approx \sin \theta_0 \approx \tan \theta_0

• 中央亮纹半角宽度\Delta \theta_0=\dfrac{\lambda}{a}
• 中央亮纹线宽度\Delta x_{0}=2 f \tan \theta_0 \approx 2f \theta_0=\dfrac{2 f \lambda}{a}
• 其它各级明条纹的宽度为中央明条纹宽度的一半。

若考虑折射率n \neq 1时，

\delta=na \sin \theta，

中央亮纹线宽度\Delta x_{0}=\dfrac{2 f \lambda}{na}

• 缝越窄（a越小）,\theta就越大, 条纹变宽，衍射现象越明显；反之，条纹向中央靠拢。
• 条纹宽度随波长的减小而变窄。
• 单缝上下移动，\theta不变，条纹位置不变。

圆孔夫琅和费衍射

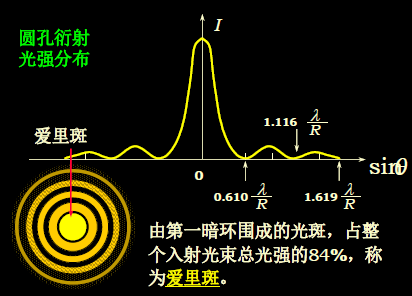

圆孔夫琅和费衍射

\because \tan \theta \approx \theta \approx \sin \theta=0.61 \dfrac{\lambda}{r}=1.22 \dfrac{\lambda}{d}

\therefore 艾里斑线半径 R=1.22 f

光学仪器的分辨本领

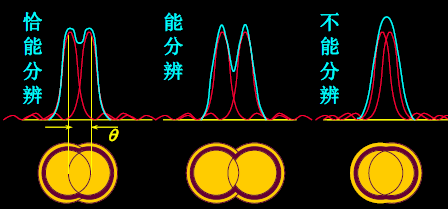

艾里斑

最小分辨角: \theta_{k}=\sin \theta=1.22 \dfrac{\lambda}{d}

分辨率: \dfrac{1}{\theta_{R}}=\dfrac{d}{1.22 \lambda}

d - 光学仪器的透光孔径

光栅衍射

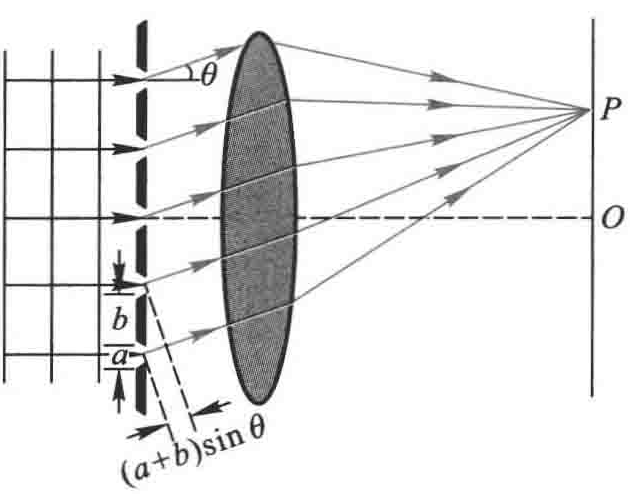

光栅衍射（垂直入射）

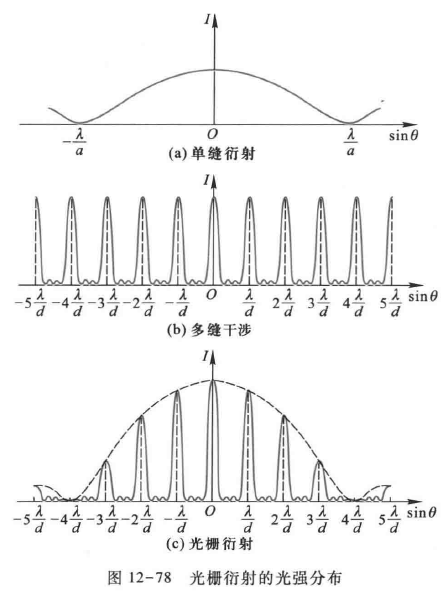

光栅衍射的光强

衍射光栅

光栅方程

多缝干涉明条纹也称为主极大。

明条纹：\delta=d\sin \theta=(a+b) \sin \theta=\pm k \lambda \quad k=0,1,2,3 \cdots

当单色平行光倾斜地射到光栅上时，相邻两缝的入射光在入射到光栅前已有光程差 (a+b) \sin \theta_{0}

(a+b)\left(\sin \theta \pm \sin \theta_{0}\right)=\pm k \lambda \quad k=0,1,2,3 \cdots

缺级

\displaystyle\begin{cases}a \cdot \sin \theta=\pm k^{\prime} \lambda & k^{\prime}=1,2, \cdots &(单缝衍射暗纹)\\ (a+b) \cdot \sin \theta=\pm k \lambda & k=1,2, \cdots &(光栅方程明纹)\end{cases}

$k= k^{} 就是所缺的级次k^{}=1,2, $

光栅光谱(P310)

如果有几种单色光同时投射在光栅上，在屏上将出现光栅光谱。

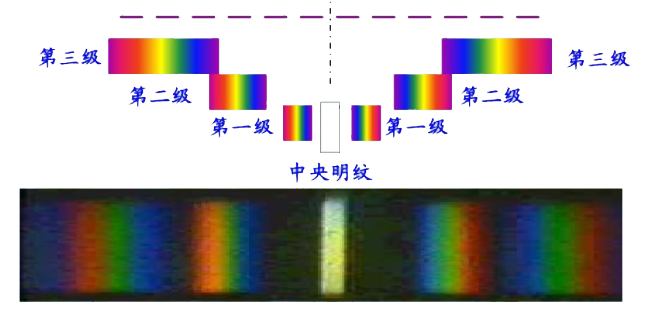

彩色光栅光谱

X射线晶体在晶体中的衍射

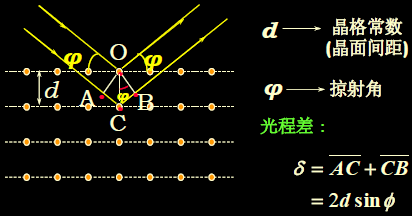

X射线晶体在晶体中的衍射

干涉加强条件（布喇格公式）:

2 d \sin \phi=k \lambda \quad k=1,2 \cdots

光的偏振

自然光和偏振光

偏振度: \quad p=\dfrac{I_{p}}{I_{t}}=\dfrac{I_{p}}{I_{n}+I_{p}}

I_{n} \rightarrow 自然光强度 \quad I_{p} \rightarrow 完全偏振光强度

\begin{array}{lll}\text { (1)完全偏振光 } & I_{n}=0 & p=1 \\ \text { (2)自然光 } & I_{p}=0 & p=0 \\ \text { (3)部分偏振光 } & I_{p} \neq 0 & 0<p<1\end{array}

椭圆偏振光和圆偏振光都是完全偏振光，均可等效为两个具有恒定相位差、相同振动频率、振动方向相互垂直的线偏振光。

起偏和检偏

• 起偏：使自然光（或非偏振光）变成线偏振光的过程。

• 检偏：检查入射光的偏振性。

• 线偏振光通过旋转的检偏器，光强发生变化，有消光现象

• 自然光通过旋转的检偏器，光强不变。

• 部分偏振光通过旋转的检偏器，光强发生变化。

• 自然光通过起偏器，成为线偏光

马吕斯定律

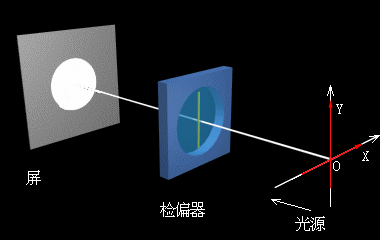

马吕斯定律

如果入射线偏振光的光强为 I_{1}, 透过检偏器后, 透射光的光强I为

I_{2}=I_{1} \cos ^{2} \alpha

布儒斯特定律

——反射光和折射光的偏振

i_0: 布儒斯特角/起偏角

\tan i_0=\dfrac{n_{2}}{n_{1}} \equiv n_{21} 或 i_{0}+r_{0}=\dfrac{\pi}{2}

反射光成为其振动方向垂直于入射面的线偏振光。

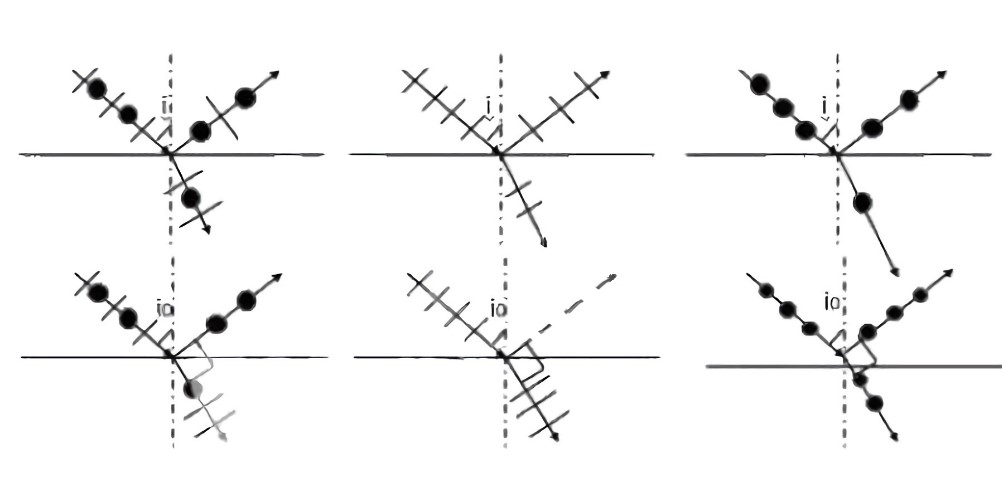

布儒斯特定律

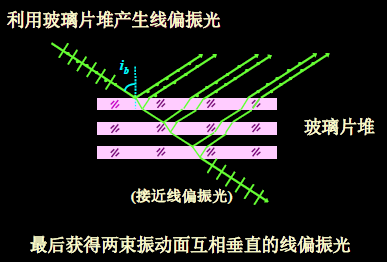

玻璃片堆产生线偏振光

晶体的双折射

• 当方解石晶体旋转时，o光不动，e光围绕o光旋转
• 对于各向异性晶体，一束光射入晶体后，可以观察到有两束折射光的现象。

晶体的双折射

• 寻常光：对于晶体一切方向都具有相同的折射率（即波速相同），且在入射面内传播，简称它为o光。
• 非常光：它的折射率（即波速）随方向而变化，并且不一定在入射面内传播，简称为e光。
• o光和e光都是线偏振光。
• 寻常光线（o光）：遵守折射定律 非常光线（e光）：不遵守折射定律
